型号：GL3224-OIYXX  量大面议
品牌：台湾创惟GENESYS
封装：QFN32
包装：4900个/包
年份：最新年份
USB 3.0 Dual/Single LUN
记忆卡读卡器主控

同类产品
GL3224-ONYXX台湾GL系列USB 3.0 Dual/Single LUN主控,量大面议
GL3224-OIYXX台湾GL系列USB 3.0 Dual/Single LUN主控,量大面议

概述GL3224-OIYXX
GL3224-OIYXX是无晶体USB 3.0杜阿/单个LUN读卡器控制器，它提供了2个LUN（逻辑单元号），
它可以支持多种类型的存储卡，如安全DigitalTM（SD），SDHC，miniSD卡，的microSD（T -Flash），MultiMediaCardTM（MMC），RS-MMC卡，MMCmicro，MMCmobile存储，内存StickTM（MS），
记忆棒DuoTM（MS铎），高速记忆StickTM（HS MS），记忆棒PROTM（MS PRO），记忆棒PROTM铎（MS PRO双核），
记忆棒PRO-HGTM（MS PRO-HG），MS PRO微在一个芯片上。它还支持SDXC和记忆棒XC高密度存储卡（容量高达2TB）
和高速SD3.0的UHS-I存储卡。
该GL3224-OIYXX可以配置为一个LUN，以支持电子?MMC 4.5版，1/4/8位数据总线，高速SDR /高速DDR / HS200模式，
它是随e?MMC兼容V5.0。
只有在极端小PCBA设计SD3.0：该GL3224-OIYXX还提供小包装QFN32（5x5毫米）支持单个LUN所述GL3224-OIYXX集成了一
个高速8051微处理器和一个高效率的硬件引擎用于USB和各种存储卡接口之间的最佳的数据传输性能。
它支持串行外设接口（SPI）通过USB端口固件升级到SPI闪存。它还集成5V到3.3V和3.3V到1.2V稳压器和功率MOSFET可降低系统BOM成本。

主要特性GL3224-OIYXX
△△USB规范达标
   - 符合通用串行总线规范3.0修订版。 1.0（USB 3.0）
   - 符合通用串行总线规范。 2.0（USB 2.0）
   - 符合USB海量存储类规范转。 1.0
   - 支持USB海量存储类仅批量传输（BOT）
   - 支持1设备地址和多达3端点：控制（0）/大容量的数据读出（1）/大容量数据写出来的（2）
   - 支持5 Gbps的超高速，480 Mbps的高速，和12 Mbps的全速传输速率
△△集成的USB积木
   - USB2.0收发器宏（UTM），串行接口引擎（SIE），内嵌上电复位（POR）
△△嵌入式高速8051微控制器
△△高效的DMA硬件引擎提高了USB和闪存卡接口之间的传输速率
△△支持Ssecure DigitalTM V1.0 / V1.1 / V2.0 / SDHC / SDXC（容量高达2TB）
△△支持安全DigitalTM V3.01 UHS-I（超高速）：SDR12 / SDR25 / SDR50 / DDR50 / SDR104
△△支持MultiMediaCardTM（MMC）
   - MMC规格3.x版/ V4.0 / V4.1 / V4.2
   - X1 / X4 / X8位数据总线
△△支持嵌入式多媒体卡TM（五?MMC）
   - jQuery16205808961920084239_1483071208594MMC规范V4.3 / V4.4 / V4.5 / V5.0
   - 高速SDR /高速DDR / HS200
△△支持内存StickTM /记忆棒PROTM /记忆棒PRO DuoTM /记忆棒Mark2TM /记忆棒MicroTM（M2）/记忆棒PRO-HGTM /记忆棒PRO-HG DuoTM /记忆棒PRO-HG二重奏HXTM
    - 符合记忆棒系列产品规格：MS V1.43，MS PRO V1.05，MS微V1.04（MS HG微V1.00），MS PRO-HG双核1.03，MS XC铎V1.00，MS XC- HG铎V1.00，MS XC微V1.00和MS XC-HG微V1.00
    - 为MS PRO-HG支持读/写四通道数据存取（512Bytex4），以提高传输速率
△△支持串行外设接口（SPI），通过USB接口固件升级到SPI闪存
△△支持通过SPI闪存或者MASK ROM或外部FW操作
△△片上功率MOSFET的所有闪存介质卡的动力源
△△片上5V到3.3V和3.3V至1.2V稳压器
△△板载25 MHz晶体驱动器电路
△△支持USB2.0 LPM（链路电源管理）
△△支持USB3.0 LTM（延迟容忍消息）
△△支持USB3.0 U1 / U2 / U3低功耗链路状态
△△通过了USB-IF测试程序的SuperSpeed??产品（TID：340890039）
△△通WHCK（Windows硬件认证工具包）测试的Windows 8.1（提交ID：1620543）
△△通WHCK（Windows硬件认证工具包）测试Windows 8的（提交ID：1620537）
△△通WHQL（Windows硬件质量实验室）测试Windows 7的（提交ID：1620861）
   SDR12 / SDR25 / SDR50 / DDR50 / SDR104总线模式：△△支持2 SD3.0与UHS-I接口

△△支持可编程禁用MMC接口
△△支持可编程各种LUN（逻辑单元号）：2 LUN和1 LUN
△△支持可编程SSC（扩频时钟），时钟速率SD，MS存储卡接口，更好的EMI测试效果。
△△支持可编程LED行为，只读选项的具体应用
△△支持省电模式，由卡断开USB总线删除对更好的电源管理
△△支持选择性挂起进入挂起模式时，几秒钟后，数据传送等待。
△△支持过电流保护机制

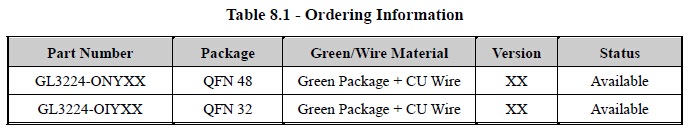

△△可提供QFN48引脚封装（7x7毫米）为2的LUN：SD3.0/ MSPRO-HG和microSD3.0/ M2; 1 LUN为电子?MMC4.5版/8位数据总线/ HS200模式;与SPI I / F的FW升级。
△△可提供QFN32引脚封装（5x5毫米），1 LUN：SD3.0;与SPI I / F的FW升级。
