型号：FE1.1s-BQFN24B   量大面议

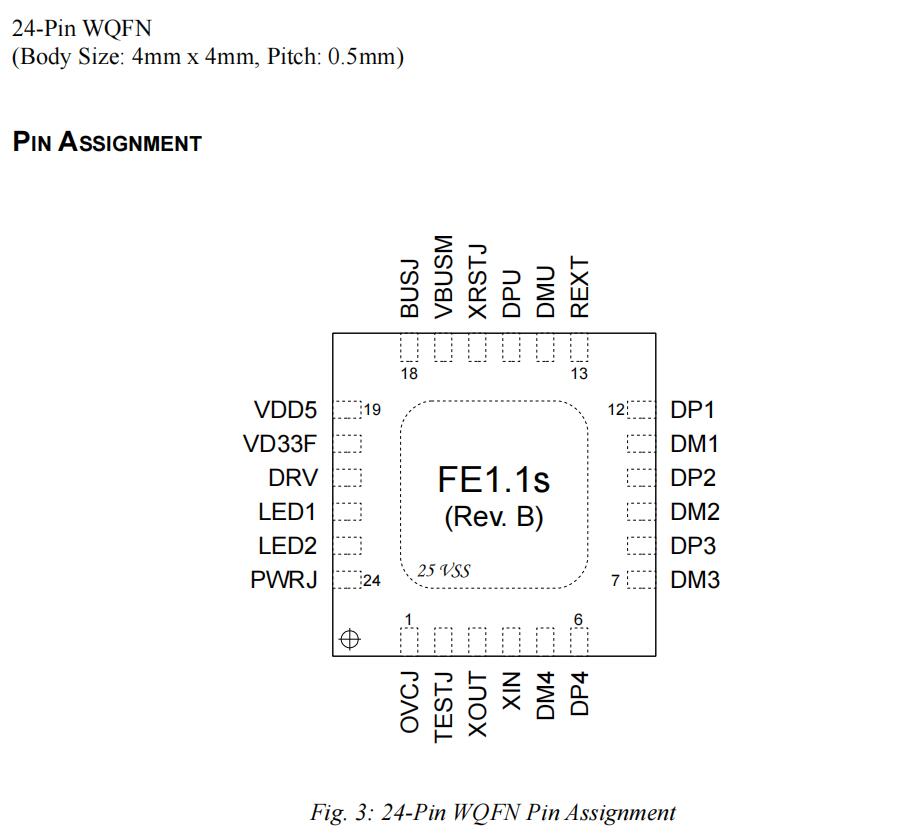

封装：QFN24 4x4mm

深圳市华正源电子有限公司 wx13502838259
可开13%票，量大价优
现货供应，长期合作

功能：HUB2.0分流器
台湾汤铭系列授权代理
HIGH SPEED 4-PORT USB HUB CONTROLLER

台湾原装正品,非国产替代品,零不良率,假一赔十

FE1.1S-BQFN24B是一种高度集成的，高品质，

高性能，低功耗，但
USB 2.0高速4端口的低成本解决方案
枢纽。
FE1.1S-BQFN24B采用单交易翻译（STT）
架构，以更具成本效益。六，
而不是两个，非周期交易缓冲器
，以尽量减少潜在的交通堵塞。
整个设计基于状态MachineControl的
以减小响应的延迟时间;
微控制器是用来在此芯片。
为了保证高品质，是整个芯片
覆盖测试扫描链 - 即使是在高
速度（480MHz的）模块，从而使所有的逻辑
组件可以充分装运前进行测试。
FE1.1S-BQFN24B特别内建自测试模式的设计
行使所有高速，全速和低速模拟
前端（AFE）组件的包装上
和测试阶段。
是通过使用低功耗
0.18μm工艺和全面
电源/时钟控制机制。大多数的一部分
除非需要，将没有时钟芯片。
FE1.1S-BQFN24B特点
  低功耗
--100毫安时，4个下行端口
在高速模式下启用;
--57毫安时一个下行端口
在高速模式下启用;
  FE1.1S-BQFN24B完全符合通用串行总线
规范修订版2.0（USB 2.0）;
--上游面临的端口支持高
速度（480MHZ）和全速
（12MHZ）模式;
--4个下行端口支持面临
（480MHZ）高速，全速
（12MHz）和低速（1.5MHz的）
模式;
  FE1.1S-BQFN24B集成USB2.0收发器;
  FE1.1S-BQFN24B集成上游1.5KΩ上拉，
下游15KΩ上拉下来，和串行
抵抗者;
  FE1.1S-BQFN24B集成5V到3.3V和1.8V稳压器。
  FE1.1S-BQFN24B集成的上电复位电路;
  FE1.1S-BQFN24B集成12MHz振荡器与反馈
   电阻，晶体负载电容;
  FE1.1S-BQFN24B集成为12MHz到480MHz的锁相
   回路（PLL）;
  单交易转换器（STT） -
--TT的所有下行端口;
--TT可以处理64个周期开始
